Acest articol îți arată, pas cu pas, cum să alegi și să implementezi aceste componente în aplicații industriale și rezidențiale. Vei înțelege cum funcționează, cum le compari corect și cum le montezi în siguranță, astfel încât instalația ta să respecte normele și să funcționeze în condiții de siguranță.
Ce sunt releele, contactoarele și butoanele și cum le folosești
Releul – comandă pentru circuite de putere mică
Releul este un dispozitiv de comutare acționat electric. Când alimentezi bobina, contactele își schimbă poziția și deschid sau închid un circuit. În majoritatea cazurilor, releele lucrează cu curenți mici și le folosești în circuite de comandă, automatizări rezidențiale, sisteme de iluminat sau centrale termice.
Alege un releu în funcție de:
- tensiunea bobinei (24V, 230V etc.);
- curentul maxim admis prin contacte;
- tipul contactelor: NO (normal deschis) sau NC (normal închis).
În tablourile electrice modulare, releele electromecanice montate pe șină DIN sunt o soluție practică, deoarece se instalează ușor și pot fi înlocuite rapid atunci când este necesar.
Contactorul – pentru sarcini mari și motoare
Contactorul funcționează pe același principiu ca releul, dar este construit pentru curenți mai mari și pentru sarcini inductive, cum sunt motoarele electrice. Îl găsești frecvent în hale industriale, sisteme HVAC, pompe de mare putere sau instalații de iluminat extinse.
Un contactor standard include:
- borne pentru bobină (A1, A2);
- contacte principale pentru alimentarea sarcinii;
- contacte auxiliare pentru automenținere sau semnalizare.
Pentru motoare trifazate, verifică categoria de utilizare AC-3 și alege curentul nominal cu o rezervă de 20–30% față de consumul real al echipamentului.
Butoanele – interfața de comandă
Butoanele îți permit să pornești sau să oprești echipamentele. Există modele cu revenire (momentane) și modele cu menținere. În aplicații industriale, butonul Start (NO) și butonul Stop (NC) formează schema clasică de comandă. Pentru aplicații unde siguranța operatorului contează, montează un buton de oprire de urgență.
Alege gradul de protecție IP în funcție de mediu:
- IP20 pentru tablouri interioare;
- IP54 pentru spații tehnice;
- IP65 sau mai mare pentru exterior sau zone cu praf.
1. Definirea cerințelor electrice și a aplicației
Înainte să alegi orice componentă, clarifică datele tehnice ale instalației:
- Identifică tipul sarcinii: rezistivă (încălzire, iluminat) sau inductivă (motor, pompă).
- Notează tensiunea de alimentare: 230V monofazat sau 400V trifazat.
- Verifică curentul absorbit și puterea echipamentului (kW).
- Analizează mediul de montaj: interior, exterior, umiditate, praf.
- Măsoară spațiul disponibil în tablou.
De exemplu, pentru o pompă submersibilă de 2,2 kW trifazată, vei avea nevoie de un contactor dimensionat corespunzător și de un releu termic reglat la curentul nominal al motorului.
2. Alegerea componentelor potrivite
După ce ai datele tehnice, alege componentele în funcție de parametri clari.
Pentru relee:
- potrivește tensiunea bobinei cu circuitul de comandă;
- verifică curentul maxim al contactelor;
- alege numărul de contacte necesare (1NO, 1NC, 2NO etc.).
Pentru contactoare:
- stabilește numărul de poli (1P, 3P, 4P);
- verifică puterea admisă pentru categoria de utilizare potrivită;
- confirmă compatibilitatea cu releul termic.
Pentru butoane:
- alege tipul (Start, Stop, oprire de urgență);
- verifică diametrul de montaj (de obicei 22 mm);
- selectează un IP adecvat mediului.
Compară opțiunile disponibile. În magazinul online MatHaus găsești relee și contactori disponibili direct pentru aplicații rezidențiale și industriale, cu specificații tehnice clare și ușor de verificat.
3. Verificarea compatibilității și a protecțiilor
Nu monta componentele fără să verifici compatibilitatea completă a sistemului.
- Asigură-te că tensiunea bobinei corespunde circuitului de comandă.
- Corelează contactorul cu releul termic potrivit.
- Montează siguranțe automate sau întrerupătoare de protecție motor.
Respectă marcajele CE și standardele europene aplicabile (IEC). În tablouri rezidențiale, integrează protecție diferențială de 30 mA pentru circuitele unde există risc de electrocutare.
Dimensionează corect secțiunea conductoarelor și evită utilizarea componentelor la limita superioară a specificațiilor.
4. Compararea specificațiilor tehnice
Analizează atent fișele tehnice înainte de achiziție:
- tensiunea și curentul nominal;
- capacitatea de comutare pentru sarcini inductive;
- durata de viață electrică și mecanică;
- timpul de reacție;
- standardele de siguranță respectate.
Pentru motoare care pornesc frecvent, verifică numărul de cicluri admise. În aplicații industriale cu comutări repetate, acest detaliu influențează planul de mentenanță.
5. Configurarea schemei de control
O schemă de bază pentru un motor trifazat include:
- circuit de putere: rețea → contactor → releu termic → motor;
- circuit de comandă: alimentare bobină → buton Stop (NC) → buton Start (NO) → contact auxiliar pentru automenținere.
Contactul auxiliar NO se leagă în paralel cu butonul Start. Astfel, după ce apeși Start și eliberezi butonul, contactorul rămâne activ până când apeși Stop sau intervine o protecție.
Integrează butonul de urgență în serie cu circuitul de comandă pentru a întrerupe imediat alimentarea bobinei.

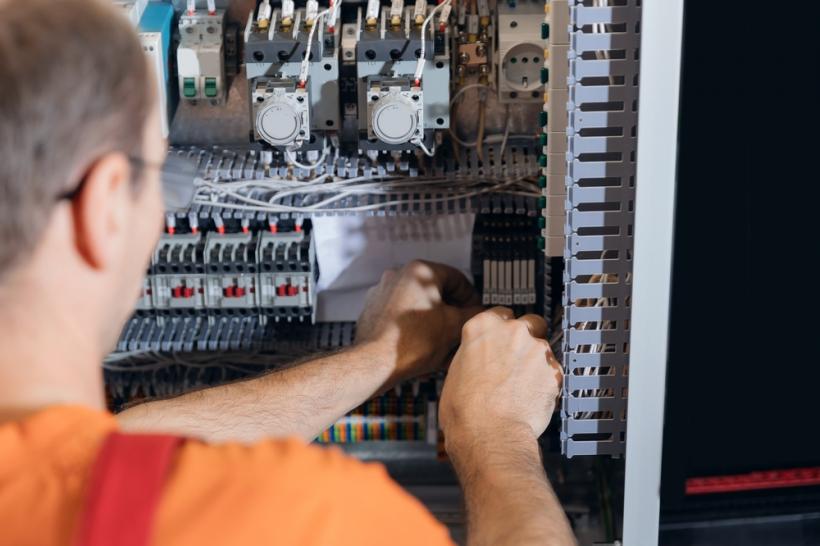

6. Instalare și testare
La montaj:
- fixează componentele pe șină DIN;
- păstrează spațiu pentru ventilație;
- strânge bornele la cuplul recomandat;
- marchează conductoarele clar.
Înainte de punerea sub tensiune:
- verifică izolația;
- controlează continuitatea circuitelor;
- compară conexiunile cu schema proiectată.
După alimentare, testează funcționarea fără sarcină și apoi în condiții reale. Verifică reacția butonului Stop și a opririi de urgență. Măsoară curentul absorbit și compară-l cu valorile nominale.
7. Întreținere și monitorizare
Pentru instalații industriale, efectuează verificări lunare. În aplicații rezidențiale, o inspecție periodică la 6–12 luni este suficientă.
Urmărește:
- strângerea bornelor;
- urme de supraîncălzire;
- zgomote anormale la cuplarea contactorului;
- declanșări repetate ale releului termic.
Înlocuiește imediat componentele cu contacte arse sau lipite. Nu amâna intervenția, mai ales la echipamente care alimentează motoare sau pompe.
8. Siguranță și norme
Execută lucrările doar cu alimentarea întreruptă și verifică absența tensiunii. Folosește echipament de protecție adecvat și respectă normativele românești pentru instalații electrice.
Pentru proiecte complexe, implică un electrician autorizat sau un inginer proiectant. Aceștia pot valida calculele de dimensionare și schema de comandă.
Alege componente certificate, montează-le corect și întreține-le periodic. Astfel, obții un sistem de automatizare stabil, sigur și adaptat atât mediului industrial, cât și celui rezidențial.
